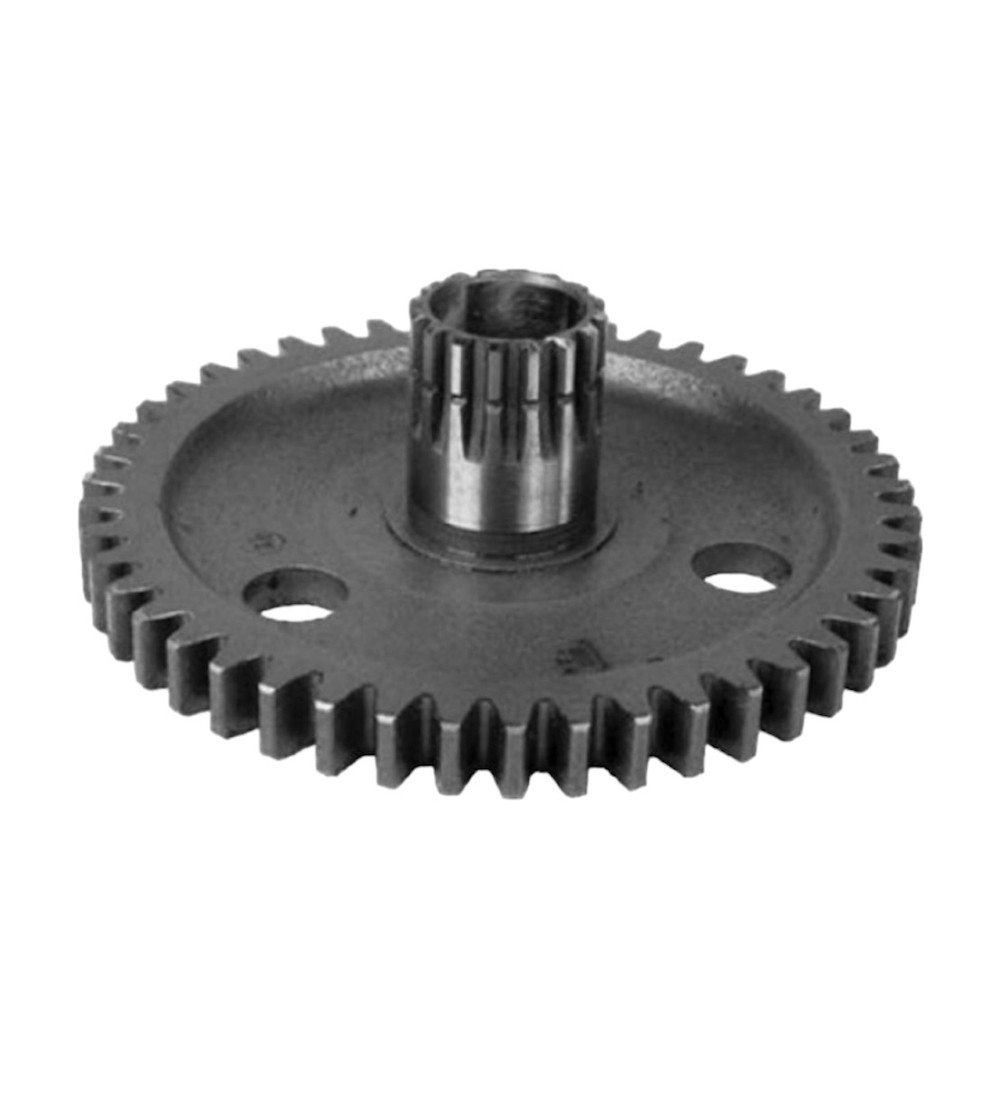

Шестірня приводу ВОМ МТЗ (1 передачі) Польща

Шестірня 1 щаблі приводу ВОМ МТЗ

Однією з важливих переваг тракторів сімейства МТЗ є можливість використовувати вал добору потужності на двох швидкостях. Перший ступінь забезпечує швидкість 540 об/хв, а другий — 1000 об/хв. Іноді потрібні вищі оберти ВОМ, щоб причіпна або навісна машина працювала якісніше та з більшою продуктивністю. Привод вала добору потужності МТЗ розміщується в редукторному відсіку картера муфти зчеплення. У ньому на двох підшипниках встановлений приводний ведучий вал ВОМ, який має на своєму кінці два зубчасті віночки, виготовлені спільно з ним. Він отримує обертання від опорного диска муфти зчеплення, у шліцьову втулку якого входить його кінець зі шліцами. Кожен зубчастий вінець провідного валу привода ВОМ працює в зачепленні з відповідною шестірнею, розташованою на відомі приводному валу внизу картера муфти зчеплення. Шестірня приводу ВОМ МТЗ 1 щаблі дає змогу отримати 540 об/хв на виході. Вона вільно обертається на двох голчастих підшипниках у вимкненому положенні. Шестірня відома 2 ступені забезпечує 1000об/хв ВОМ. Встановлена вона на двох кулькових підшипниках, опорами яких є маточина ододної шестерні вала відбору 1ступені. У вимкненому стані вона теж вільно обертається на підшипниках. Для з'єднання будь-якої зі шестерень із ведомим валом передбачена ковзна зубчаста муфта. Щоб увімкнути ВОМ на 540 об/хв, зубчаста муфта своїми внутрішніми шліцами з'єднується зі шліцями, розташованими на маточині шестерні ведомого приводу ВОМ МТЗ 1 ступеня. Якщо потрібно увімкнути 1000б/хв ВОМ, то зубчаста муфта своїми зовнішніми зубами входить до зачеплення з внутрішніми зубцями шестерні ведомої ВОМ 2 щаблі.
