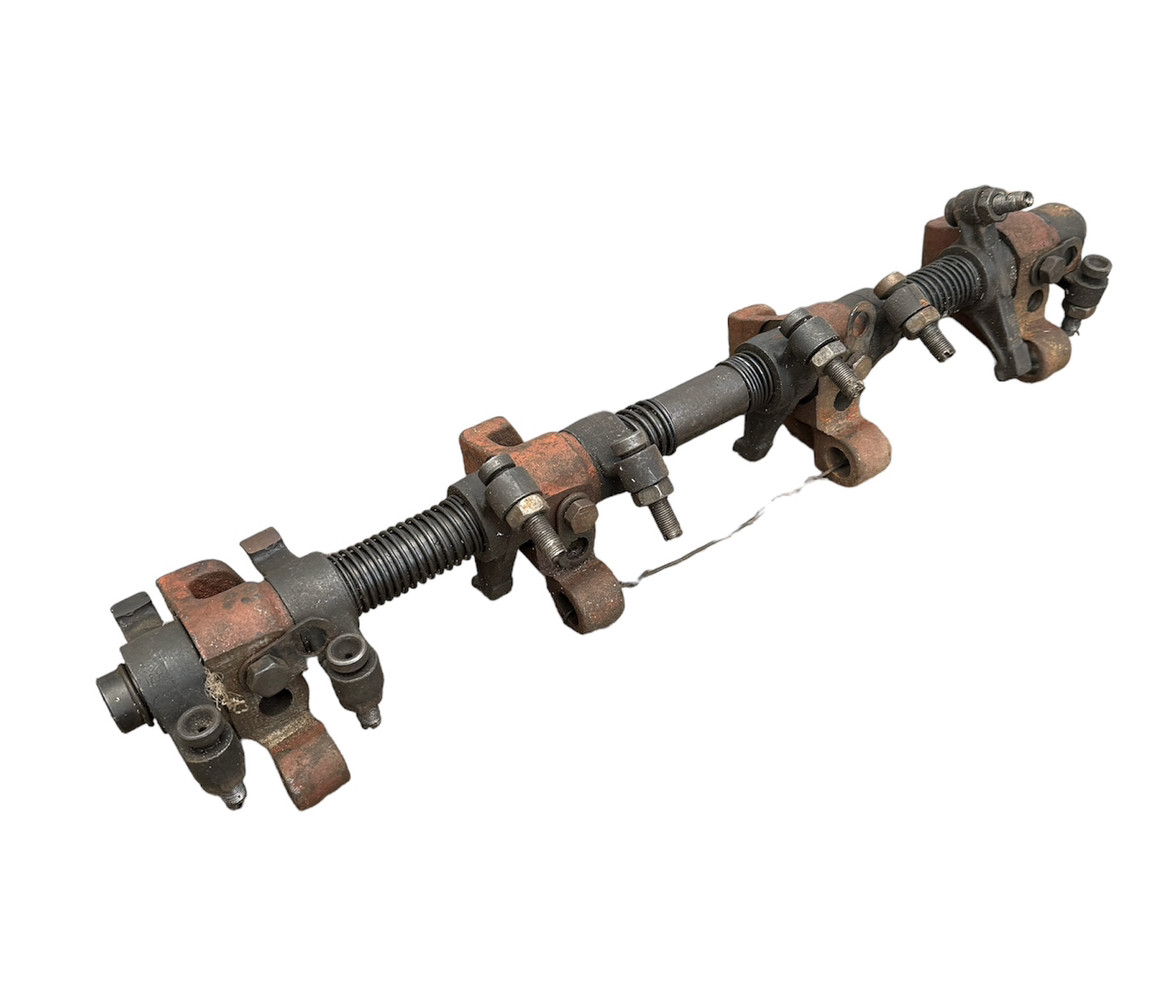

Механізм газорозподілу СМД-18-22. ГРМ 18-06с14 комбайна Нива

Механізм газорозподілу СМД-18-22. 18-06с14. Встановлений поверх головки блока циліндрів СМД-18 механізм газорозподілу слугує для передавання відкривного зусилля з розподілом на клапана циліндрів. Для цього в ГРМ СМД-18 застосована система коромиттю, відповідно до тактів двигуна кулачки розподіляють на штовхачі штанг, ті, так само, чинять тиск на коромислу, які й відкривають клапана циліндрів.

Газорозподільний механізм постачається в зборі. У наявності на складі можливе надсилання по Україні

Основою та кріпленням механізму газорозподілу слугують чавунні стійки (14-0641-1А). Крізь отвори в центрі стійок проходять порожнисті осі (14Н-06С18) закриті з торців заглушками. Через порожнечі в осях до поверхонь, що труться, механізму доставляється змащувальна рідина. Коромисла (СМД1-06С3-1) встановлені на осях і утримуються у відповідних положеннях над клапанами за допомогою втулки (У5-0627) і розпірних пружин (У5-0622, У5-0621). Для регулювання глибини відкривання клапана на чутливому плечі коромисла вбудований регулювальний гвинт (У5-0672А) фіксується контролеркою (14-0696).
