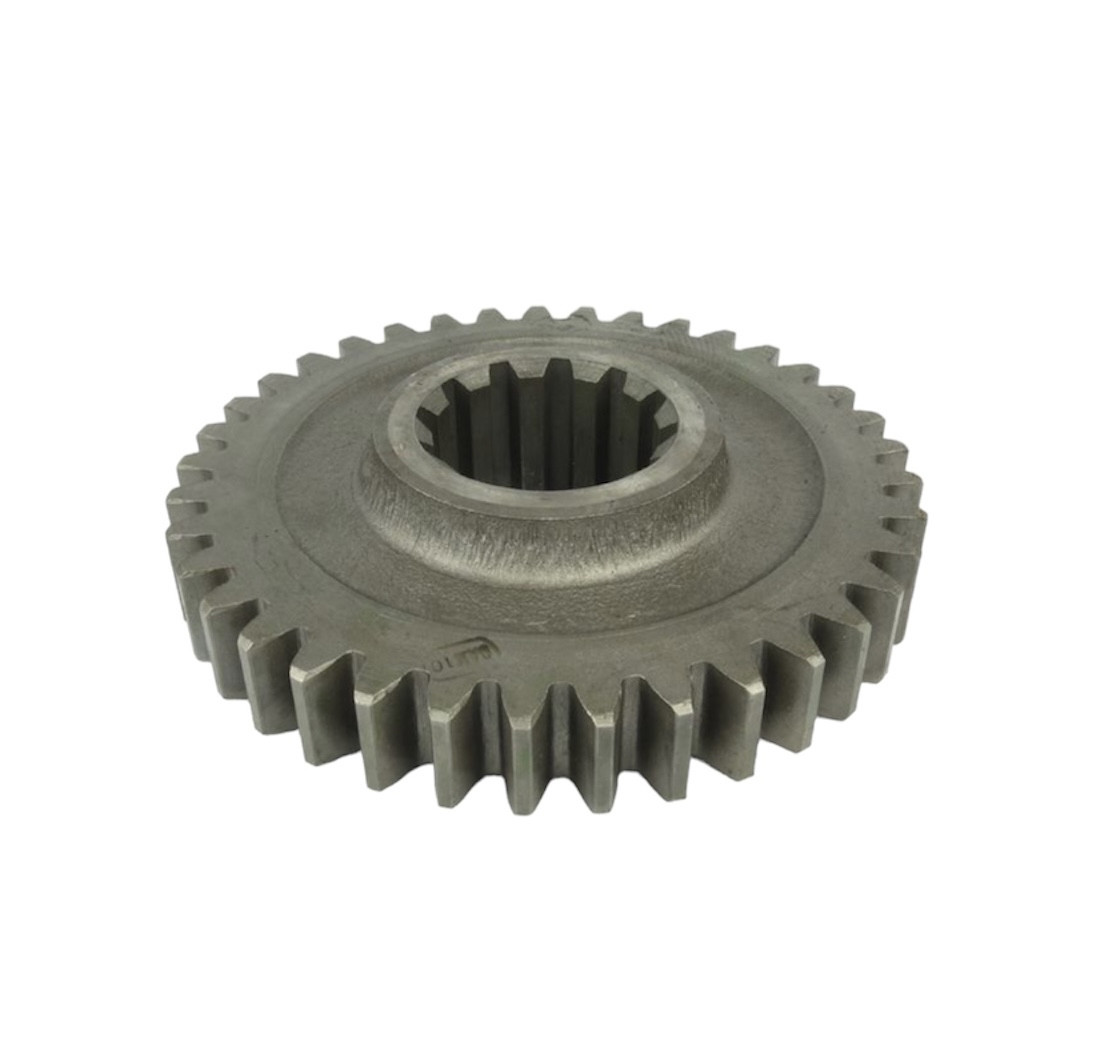

Шестірня 2-ї передачі редуктора ведена (Z = 37) 50-1701314 МТЗ, МТЗ-82

Шестірня 2-й щабель редуктора відома (Z = 37) 50-1701314 МТЗ, МТЗ-82.

Шестірня другий щабель редуктора МТЗ (відома)

Діапазонний редуктор трактора МТЗ дає змогу неабияк збільшити кількість швидкостей і розширити його можливості з агрегатування з сільськогосподарськими машинами. Він має два положення, які відповідають додаванню зниженого та підвищеного ряду передач. Силовий потік за цими двома напрямами знімається з проміжного вала та передається на вал вторинний. У задній частині проміжного вала встановлені дві провідні шестерні діапазонного редуктора. Ведуча шестерня 1 щаблі редуктора виготовлені ковзною шліцами вала та керованим важелем із кабіни трактора. Шестірня тягова 2 ступені не пов'язана жорстко з валом, а обертається вільно на роликах. На вторинному валу встановлена на шліцах нерухомо шестерня відома 2-й щабель редуктора МТЗ, а шестерня відома 1 щаблі виготовлена заодно з валом. Для ввімкнення знижених передач тягова шестерня проміжним валом переміщається за допомогою важеля та вилок вмикання вперед до зачеплення її зубчастого вінця з зубами ведомої шестерні 1 щаблі. Для того, щоб увімкнути підвищені передачі, шестерня провідна переміщається назад до поєднання її зубчастого вінця з внутрішніми зубцями шестерні другого ступеня редуктора ведомий МТЗ.
