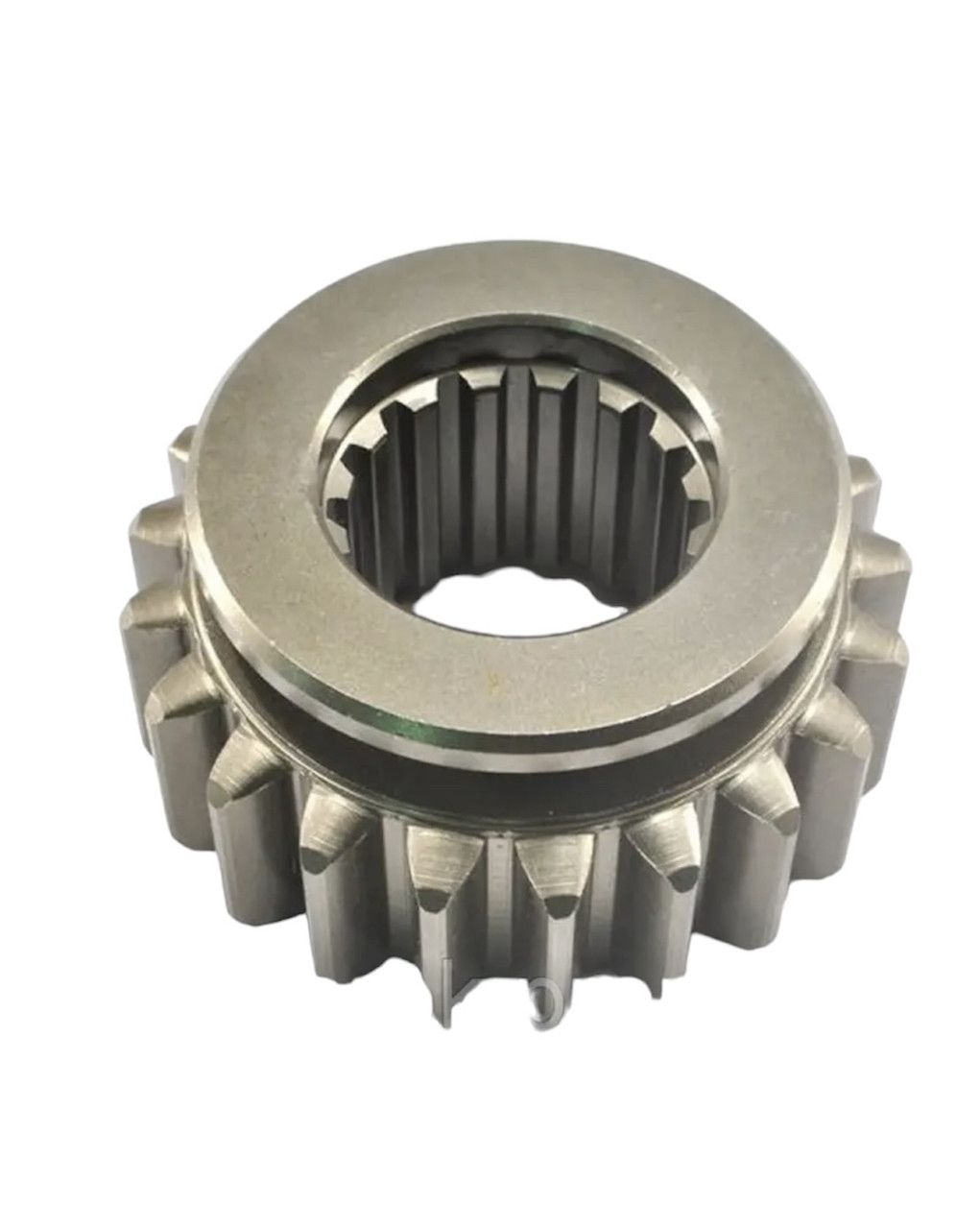

Шестірня МТЗ 3-передавання (Z=21) 50-1701045

Шестірня МТЗ 3-6-9 передавання (Z=21) 50-1701045.

Шестірня ковзна 3 передачі вала первинного МТЗ

Перемикання передач у тракторі МТЗ відбувається через переміщення за допомогою важеля та механізму керування КП пересувних зубчастих шестерень по первинному валу до їх зачеплення із шестернями передач відодовими, які жорстко встановлені на нижньому проміжному валу. На валу первинним містяться дві пересувні зубчасті каретки, призначені для увімкнення 4 (5) передавання і 3 (6) передачі. Шестірня 3 і 6 передавання тягової МТЗ розташовується в задній частині вала. Вона має тільки один зубчастий вінець і кільцеве проточення, до якого входить вилка перемикання. Для увімкнення третьої або шостої передачі водій має встановити важіль у положення, що відповідає зазначеним швидкостям. Водночас повзун із вилкою переміщує шестерню по вторинному валу вперед доти, поки її зубчастий вінець не звужиться з зубчастим вінцем ведом шестерні 3 і 6 передач, встановлених нерухомо на валу проміжним. У такому положенні шестерня тяглова третя передавання первинного вала МТЗ передаватиме силовий потік на розташований нижче проміжний вал.
