- Код: 151К.56.001-1

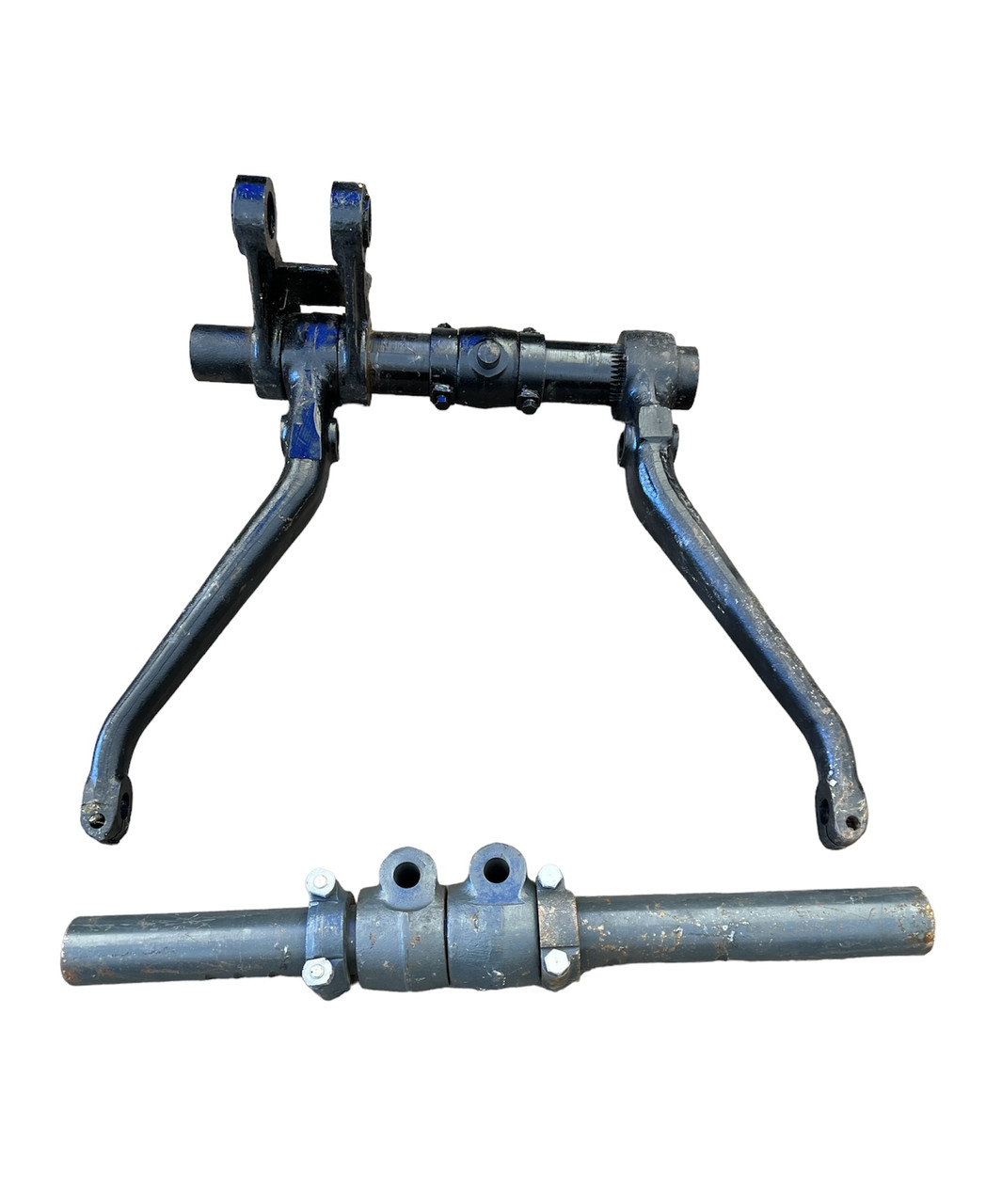

Вісь з важелями верхня 172.56.016 у зборі задньої навіски тракторів Т 17221-21,Т 17021-09
11 900 ₴
- +380 (97) 655-91-39
СХЕМА НАВІСКИ Т-150
Для того, щоб зрозуміти принцип роботи навіски трактора Т-150, необхідно вивчити її схему, ми привели її нижче з докладним описом.а-навісний механізм; 6-фіксація навісного механізму в піднятому положенні; /-основний циліндр; 2 — верхня вісь; 3 — упорний важіль; 4 — палець блокування; 5 — лівий підіймальний важіль; 6-упірне кільце; 7 — траверса верхньої тяги; 8 — вилка верхньої тяги; 9 — підіймальний вал важелів; 10 — правий підіймальний важіль; 11 — регулювальна муфта верхньої тяги; 12 — верхній гвинт розкоса; 13 — фіксатор верхньої тяги; 14-регулювальна муфта розкоса; 15 — нижній гвинт розкоса з лівою різзю; 16 — вилка; 17-стопорний палець; 18 — яблуко сферичної шарніра; 19-головка нижньої тяги; 20— палець телескопічного з'єднання нижньої тяги; 21 — гвинт розтяжки; 22— муфта розтяжки; 23 — гвинт розтяжки з лівою різзю; 24 — ланцюги розтяжок; 25 — вушко блокування нижньої тяги; 26 — вилки нижніх тяг; 27 — сережки ланцюга розтяжки; 28 — бугель нижньої осі з провушиною; 29 — важіль штока з блокувальним отвором; 30 — упор головок нижніх тяг; 31 — головки нижніх тяг; 32 — нижня вісь; 33 — кронштейн рами; 34 — кронштейн нижньої осі; 35 — поздовжня стяжка; 36 — бутель кріплення заднього моста; 37 — шток; 38 — палець наполегливої шайби; 39 — пружини амортизатора.
