Механізм задньої навіски ЮМЗ

Запчастини задньої навіски ЮМЗ

Задня навіска ЮМЗ — пристрій, призначений для приєднання до трактора навісного та причепного обладнання та регулювання його положення щодо трактора та поверхні ґрунту. Конструкція механізму виготовлена як шарнірний регульований чотиризвіночок, що забезпечує три точки приєднання. Головними деталями та вузлами навішування ЮМЗ є такі:

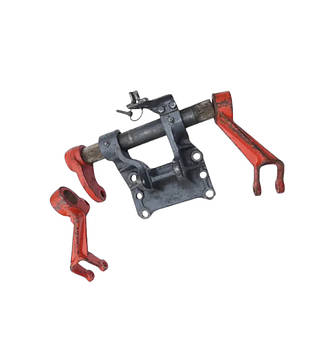

  • Кронштейн навішування ЮМЗ. Він закріплений до задньої частини корпусу трансмісії шпильками та штифтами.

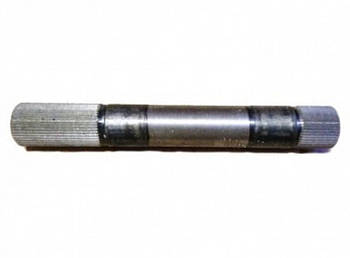

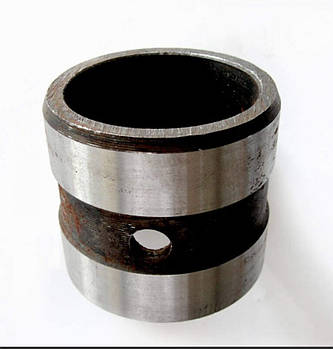

  • Поворотний вал ЮМЗ. Встановлений у вушка кронштейна навіски, у які запресовані втулки. На кінцях вала зроблені шліци.

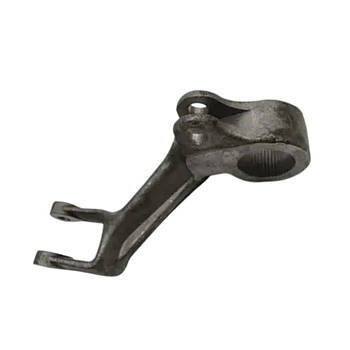

  • Важіль поворотного вала (правий і лівий) ЮМЗ. Встановлені з обох боків на шліцах поворотного вала.

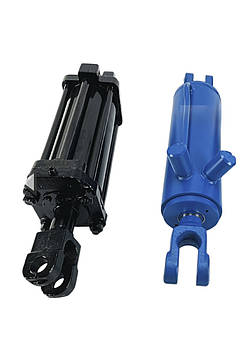

  • Важіль гідроциліндру ЮМЗ. Одягнений на шліци поворотного вала з правого боку біля правого важеля. Зворотним кінцем важіль з'єднується зі штоком гідроциліндру.

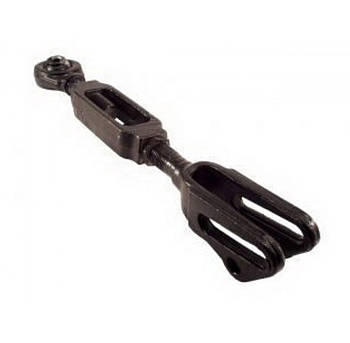

  • Вертикальні розкоси ЮМЗ. Являють собою регульовані тяги, що з'єднують важелі поворотного вала та розташовані нижче поздовжні тяги.

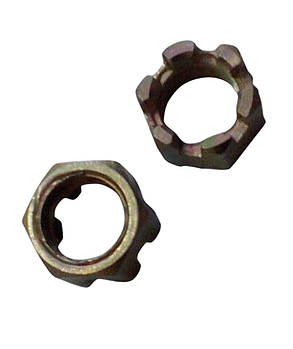

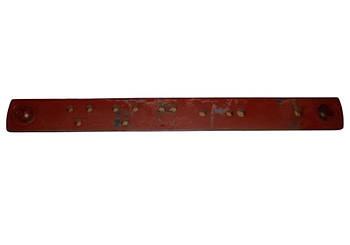

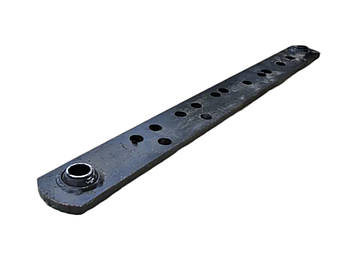

  • Поздовжні тяги ЮМЗ.  Своїми передніми шарнірними кінцями вони одягнені на вісь навіски та зафіксовані гайками. Задні шарнірні кінці слугують як дві точки приєднання навіски.

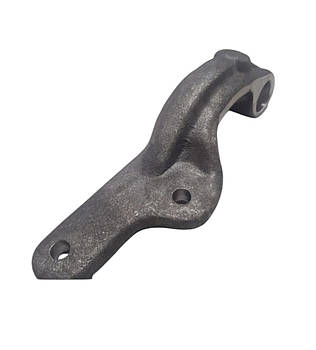

  • Стяжки навішування ЮМЗ. Слугують для регулювання поперечного розгойдування поздовжніх тяг. Вони задніми кінцями з'єднані з тягами, а передніми приєднані до кронштейна, встановленого на осі навіски.

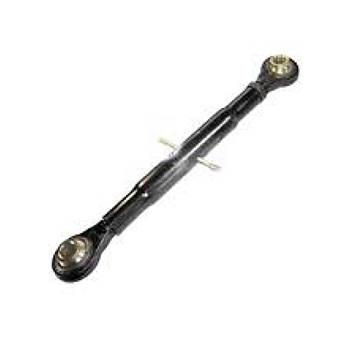

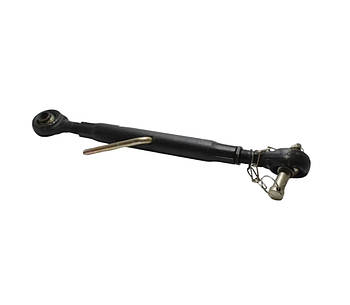

  • Центральна регульована тяга навішування ЮМЗ. Переднім кінцем приєднується до кронштейна навіски, а задній є третьою точкою приєднання обладнання.

Якщо трактор постійно працює з приєднаним до нього навісним обладнанням, то всі запчастини механізму навішування ЮМЗ відчувають змінні навантаження, що залежні від ваги обладнання й опору його робочих органів тяговому посиленню трактора. Ці навантаження плюс тертя між поверхнями деталей є причиною поступового зносу та зламання деталей навішування. Тому запчастини до навішування ЮМЗ є одними з найбільш вразливих на тракторі. Якісні запасні частини до задньої навіски трактора ЮМЗ можна купити в нашій компанії АГРО СЕЛЬХОЗ Запчастини.
