Навішування МТЗ-80, МТЗ-82, МТЗ-892, МТЗ-920, МТЗ-1221

Купити запчастини механізму задньої навіски трактора МТЗ-80, МТЗ-82, МТЗ-892, МТЗ-1025, МТЗ-1221

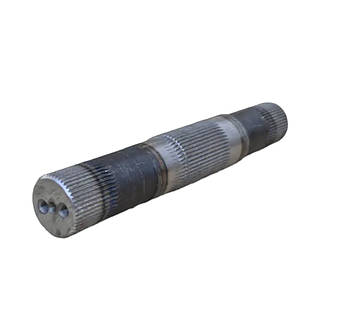

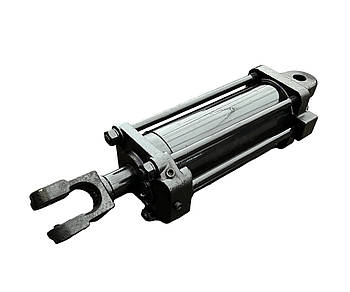

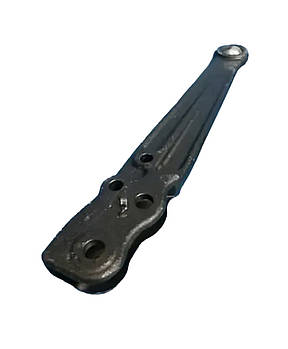

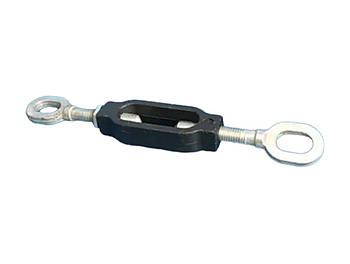

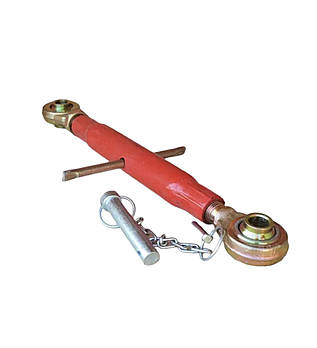

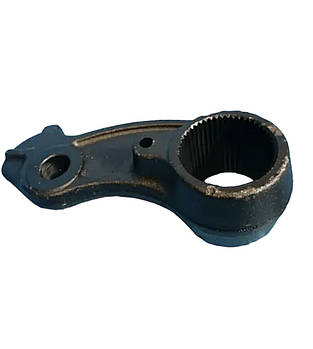

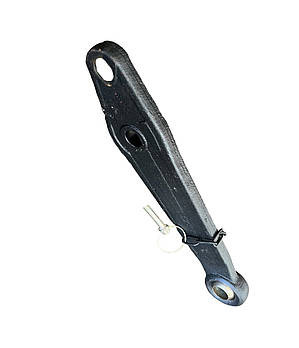

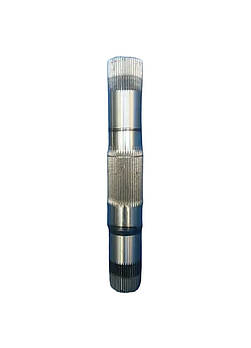

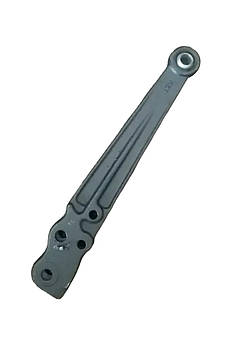

Задній навісний пристрій, уніфікований із навісною системою тракторів  3 класу 3 тяги, являє собою важільно-шарнірний чотиризвонений механізм, до трьох точок якого кріплять необхідне обладнання.Кульство встановлене ззаду трактора на двох опорних стійках, закріплених на кронштейнах і буглях рами трактора МТЗ, і безпосередньо на кронштейнах задніх секцій рами трактора МТЗ.В механізм навішування входять верхня вісь, вал із підіймальними та упорними важелями, центральна тяга, два розкошування, два обмежувальні ланцюги та нижня вісь із двома поздовжніми нижніми тягами.Вал важелів встановлений на верхній осі та вільно обертається в опорних втулках. На шліцьові кінці вала насажені підіймальні важелі. Лівий підіймальний важіль має майданчик для контакту з важелем штока, у нижній паз якого входить головка штока гідравлічного циліндра, шарнірно закріплена за допомогою пальців Під час подавання робочої рідини в підпоршневу порожнину шток циліндра висувається і повертає важіль штока, який так само підходить упором до майданчика лівого підіймального важеля і підіймає його.У верхній вушка важеля штока та в лівому підіймальному важелі зроблені сосні отвори, у які можна вставляти палець блокування опускання, коли трактор працює зі спеціальними агрегатами, що вимагають примусового заглиблення робочих органів. У ці ж отвори входить палець наполегливого важеля, що допомагає утримувати інструмент у транспортному положенні під час тривалих переїздів МТЗ. Упірний важіль вільно насаджений на вал важелів. Під час його повороту та упору нижнім кінцем у торець верхньої полиці швелера отвір верхнього плеча важеля поєднується з отворами важеля штока та підіймального важеля.Центральна тяга забезпечена двостороннім пружинним амортизатором, завдяки якому поліпшується копіювання рельєфу робочими органами сільськогосподарських машин і зменшуються ударні навантаження.Центральна тяга може встановлюватися як на осі трактора, так і з необхідним зміщенням. Довжину її можна змінювати за допомогою регулювальної муфти та змінювати в такий спосіб глибину ходу передніх і задніх робочих органів гармати. Коли центральною тягою не користуються, її закріплюють на фіксаторі, який встановлюють на пальці підіймального важеля. На нижній осі є дві циліндричні головки, до яких приєднані розсувні нижні тяги, що полегшують навішування гармат. У хвостовику передньої вилки нижньої тяги зроблений паз, у який проходить палець труби задньої головки. На величину поздовжнього паза можна висунути назад головку тяги та з'єднати з сапфою навісного гармати. Після подавання трактора назад до вибору телескопічності в обох поздовжніх потягах у поєднаний отвір труби задньої головки та хвостовика передньої вилки потрібно вставити та зафіксувати палець із ручкою. Нижні тяги зв'язані з підіймальними важелями за допомогою регульованих за довжиною розкосів. Купити запчастини задньої навіски МТЗ
